Из-за большой нагрузки, которую приходится переносить ендове, следует предусмотреть ее укрепление, т.к. в вогнутом углу собирается большое количество воды. Чтобы обеспечить длительную и надежную эксплуатацию крыше, необходимо позаботиться о правильной укладке кровельного пирога в этом месте. Особенности монтажа в ендове:
Монтаж кровельного покрытия начинается с самого пологого либо короткого ската. Чтобы правильно определить это место на граничном скате от ендовной оси отмеряют 30 см и проводят линию. Она будет служить краем для гонта первого ската, закрывающего стык.
Монтаж кровли из мягкой черепицы в ендову берет свое начало с укладки подкладочного ковра, который должен заходить на соседний скат. Затем по оси ендовы раскладывается ендовный ковер, фиксируемый по краю к основе гвоздями с расстоянием 10-20 см. Если ендова длиннее 10 м, то фрагменты ковра настилаются с нахлестом 15 см, замазываются битумной мастикой.
Укладка черепицы начинается с отмеченной исходной полосы, проведенной в нижней части уклона около карнизного свеса. Важно по правилам обрезать край гонта, прилегающего к ендовному желобу. Кровельное покрытие прикладывается к месту кладки, отмечается линия желоба, излишек отрезается. Для предотвращения повреждения гидроизоляции подкладывается доска. При монтаже рядов точно также подрезается прилегающий к ендове гонт.
Каждый черепичный элемент имеет внутреннее самоклеящееся покрытие из битума со съемной пленкой, благодаря которому он прикрепляется к подготовленному основанию крыши. Если черепица не самоклеящаяся, то обязательно промазывается мастикой. Для дополнительной фиксации все листы прибиваются оцинкованными гвоздями в верхней части. Гвозди бьются на расстоянии не меньше 30 см от центра ендовы. Если кровля имеет уклон меньше 45°, будет достаточно пяти гвоздей на 1 п. м, больше 45° – восьми. Таким образом укладываются оба ската по бокам от ендовы.
Затем формируется желоб ендовы. Отбивкой отмечаются линии по сторонам от оси, которые в последствии сформируют его 5-15 см шириной. Если строение находится под кронами деревьев, то желоб рекомендуется делать пошире для нормального удаления листьев. Рядовые гонты прорезаются по этим линиям. Для отбоя воды следует подрезать верхний угол каждого элемента кровельного покрытия. Тыльную сторону без самоклеящегося слоя промазывают полосой битумной мастики шириной 10 см.
В случае значительного отличия водотока со скатов ендовный желоб нужно сместить в сторону меньшего водотока, чтобы компенсировать подмыв стыка рядового гонта и ендовного ковра. Если выбран открытый способ укладки, то эти работы можно не проводить.
Черепица

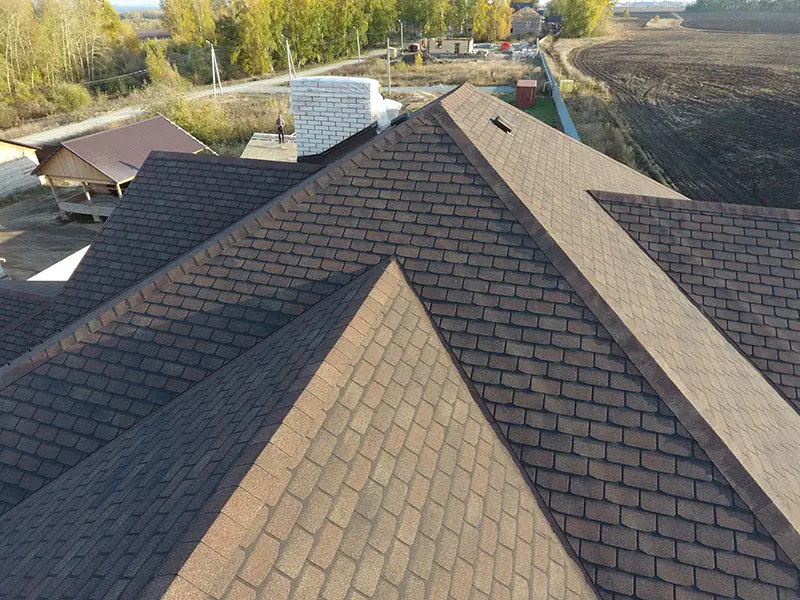

Гибкая черепица Docke

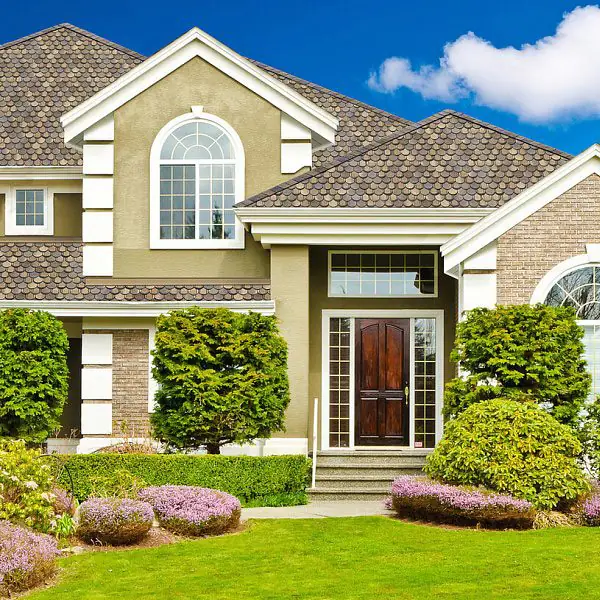

Гибкая черепица Shinglas

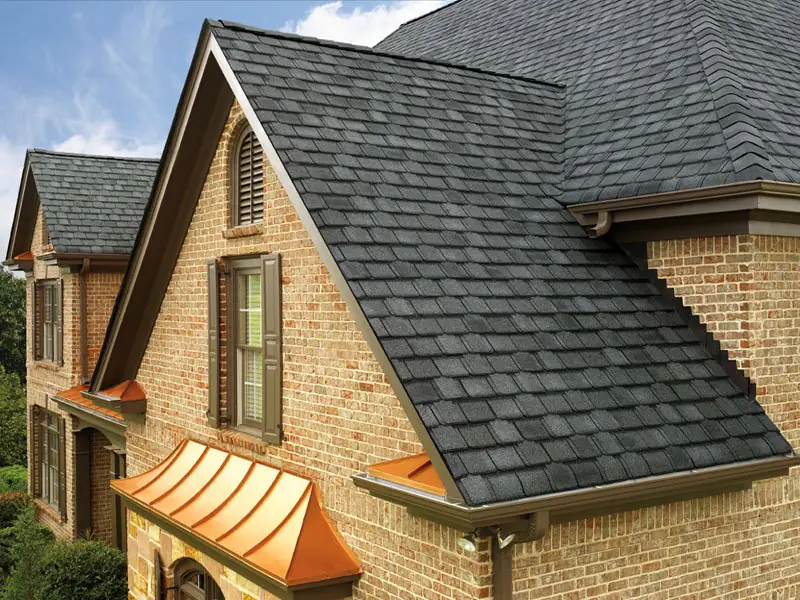

Гибкая черепица GAF

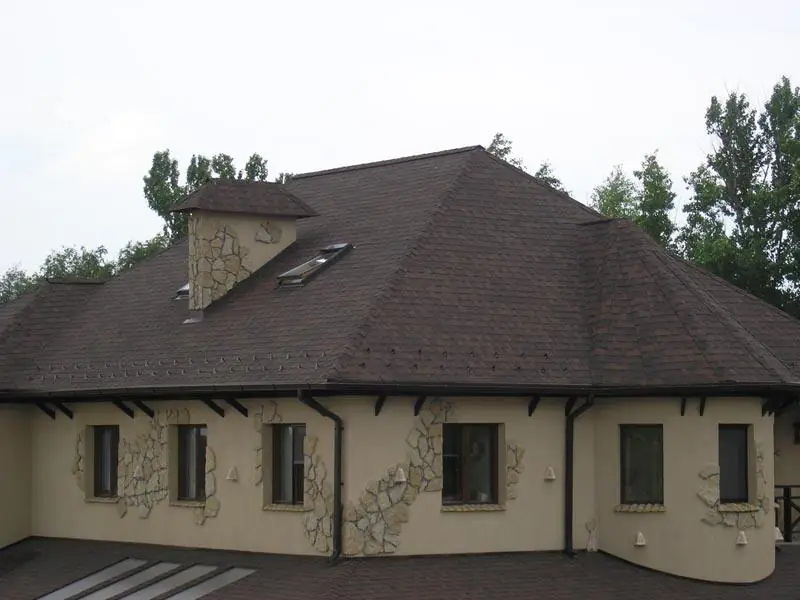

Гибкая черепица IKO

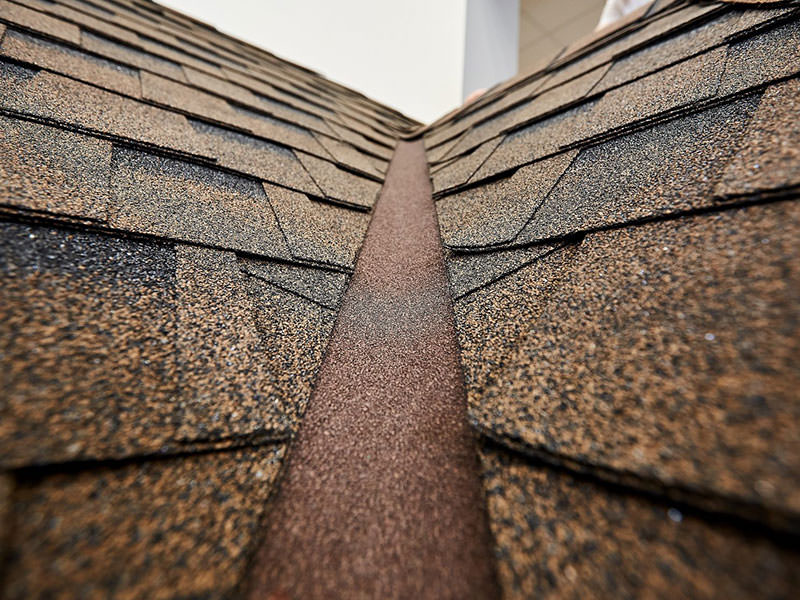

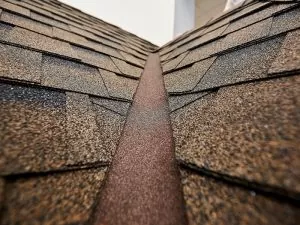

Открытый. Кровельный материал укладывается на ендовный ковер до оси ендовы. Верхние углы черепицы, накрывающей ее, прибивайся гвоздям. Так собираются обе поверхности ската, а затем отбивкой отбивают две черты, обозначающие линии подреза рядового гонта. Для предотвращения попадания влаги в ендову следует укоротить все гонты перед финишным закреплением их битумной мастикой.

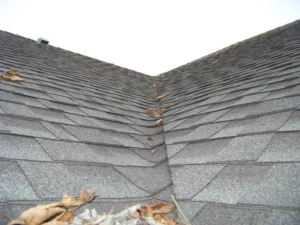

«Подрез» стоит применять при разных углах наклона скатов кровли. Укладка начинается со ската с меньшим уклоном с нахлестом 30 см на более крутой. Все гонты на пологой стороне фиксируются по разметочной линии гвоздями так, чтобы закрепить сразу верхний и нижний листы. Подрез делается на стороне крутого уклона в 7-8 см от центра сгиба ендовы. Затем у верхнего края гонта обрезается угол для отбоя воды. Монтируются ряды второго примыкающего уклона, подрезаемые на линии, не доходящей до центральной ендовной оси 10 см. Верхний угол размером 50х30 мм всех крайних элементов отрезается под углом 60°. В результате получается аккуратный переход от пологой части кровли к более крутой.

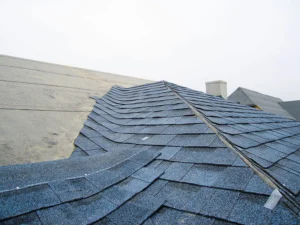

«Косичка». Способ используется при равных уклонах смежных скатов, составляющих ендову. Ряды ведутся параллельно. Первый ряд одного ската заводится на 300 мм от центральной оси ендовы на смежный. Потом таким же образом кладется начальный ряд второго ската. Снова формируется ряд первого ската. Способ довольно сложный, но после завершения работ получается красивый рисунок, создающий эффект целостности. Также он отличается надежностью, поэтому рекомендуется к применению на крышах с малым уклоном.
«Двойное плетение». Способ подходит только для равных уклонов скатов, образующих ендову. Угол желательно сравнять доской, чтобы получить более мягкий переход. Для этого под гидроизоляцию монтируется дощечка 20-25 см по ширине в центральной части. В первом ряду кладется неполный лист гонта, состоящий из нескольких лепестков, таким образом, чтобы центральная часть приходилась на ендовную ось. Монтаж гибкой черепицы первого ряда идет до угла, на уже уложенный ранее гонт. Подрезка осуществляется под углом 60°. Между примыкающими частями по центру ендовы размещается один лепесток кровельного материала. Смещенными на 1/2 высоты уложенного ряда кладутся два лепестка гонта. Кладется последующий ряд черепицы. В центральной части располагается один лепесток и таким образом до финала.

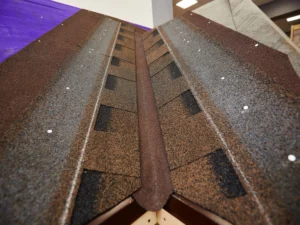

Калифорнийский способ выполняется только с двухслойной ламинированной черепицей типа “драконий зуб” у Шинглас, Cambridge у IKO и т.д. Нижний край ендовного ковра на стыке карнизных планок можно обрезается так, чтобы оставался выступающий полукруг, который будет служить для отвода воды. Затем размечается граница для укладки битумной черепицы. От центральной оси ендовы следует отмерить по 40 мм, отметить вдоль нее планируемый предел ендовного желоба. В 300 мм проводится линия укладки вертикального ряда покрытия. Именно он – отличительная особенность калифорнийского метода.
Вертикальная черепица укладывается вдоль отмеченной линии. Выступающий за нижнюю границу уклона угол гонта обрезается так, чтобы до края карнизной планки осталось примерно 10-20 мм. Затем производится укладка горизонтальной черепицы, начинающаяся от карнизного свеса. Кладка рядового кровельного материала идет от ендовы, за счет чего гонты тут не нуждаются в подрезке.
Посмотрите наглядное видео о монтаже гибкой черепицы в ендове.
